一、集成运算放大器基本组成
1、概述

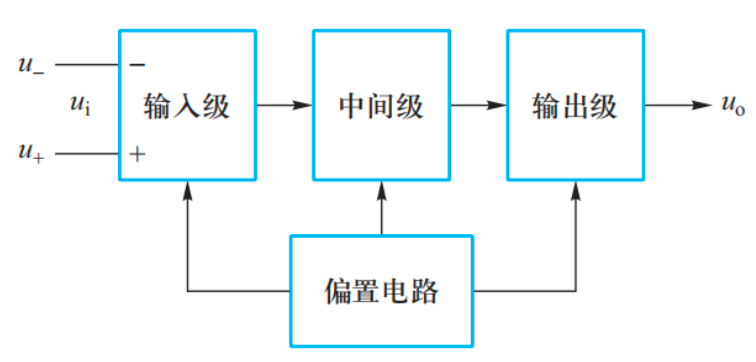

集成运放是一种具有很高的电压放大倍数，性能优越，集成化的多级放大器。分为通用型、专用型。其基本组成框图为：
各级主要作用和要求：
- 输入级：输入电阻大、漂移小、抗干扰能力强。
- 中间级：电压放大倍数高。
- 输出级：输出电阻小、负载能力强、输出电压稳定。
- 偏置电路：为各级提供稳定的偏置电流。
多级放大器的级间耦合方式：
- 直接耦合：用导线联接前后级，传递交直流信号。（级间静态工作点相互影响，主要问题为零点漂移现象）
- 阻容耦合：通过电容联接前后级，传递交流信号。
- 变压器耦合：用变压器联接前后级，传递交流信号。
NOTE
由于晶体管特性、参数随温度变化或电源电压不稳定等影响，即使输入端短路，在输出端也会出现电压波动，即输出端电压会偏离原来的值而上下变动，这种现象称为零点漂移。

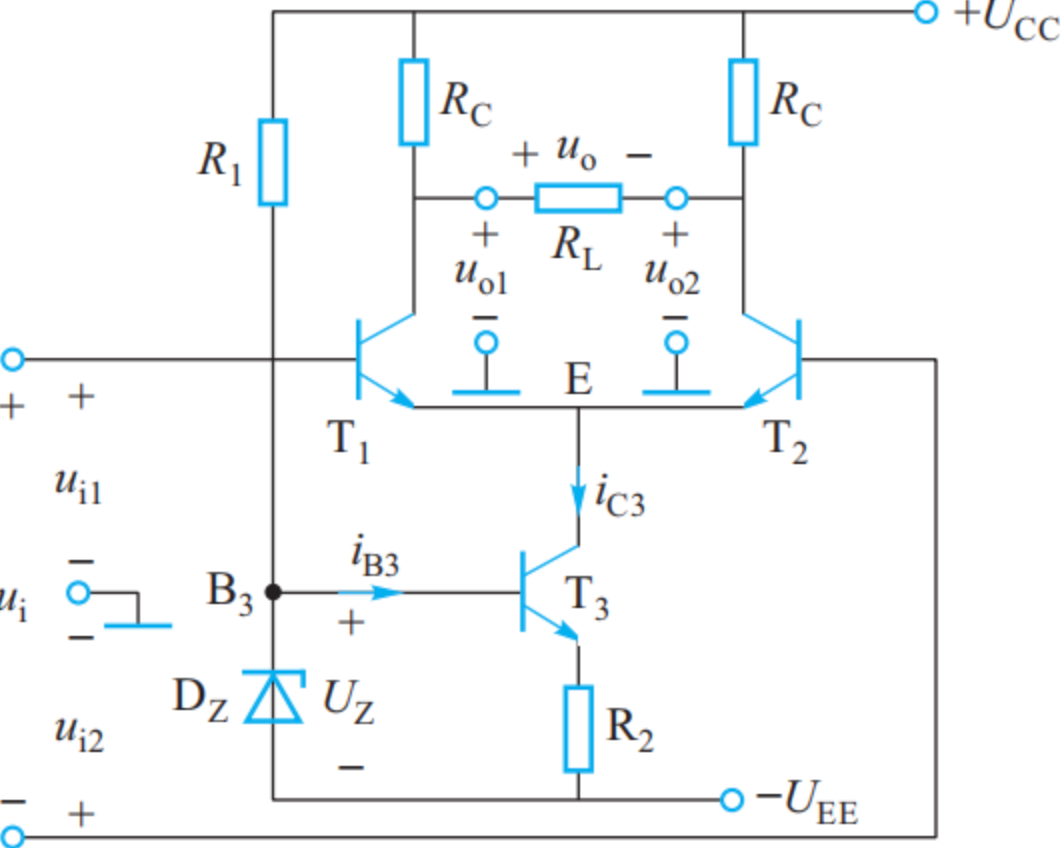

2、输入级电路——差分放大电路
后面没了，因为上课没跟上
